  综合管廊是“城市地下管线综合体”,是保障城市运行的重要基础设施和“生命线”;也是当下重点推进工程。寿光市春升防水材料有限公司为大家详解介绍高分子自粘胶膜在地下综合管廊底板及侧墙中的施工应用。

1、防水设计

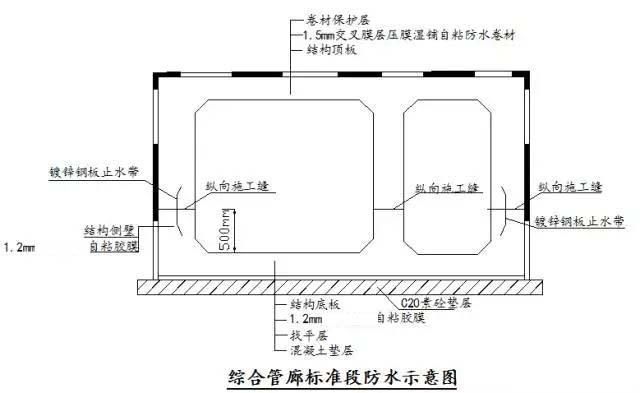

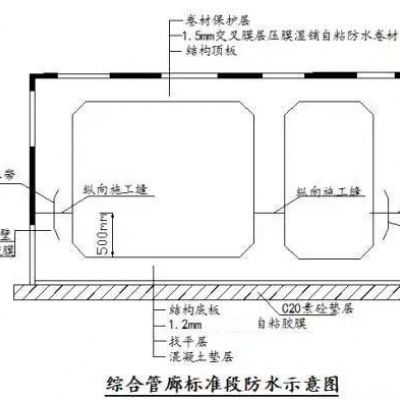

1.1管廊防水示意图

高分子自粘胶膜管廊

1.2本项目标准段防水设防等级为二级,防水设计遵循“防、排、堵相结合,刚柔相济,因地制宜,综合治理”的原则;在提高结构自防水能力的同时,防水层采用材料为

底板和侧墙:1.2mm预铺高分子自粘胶膜

顶板:1.5mm交叉层压膜自粘防水卷材

1.3材料简介

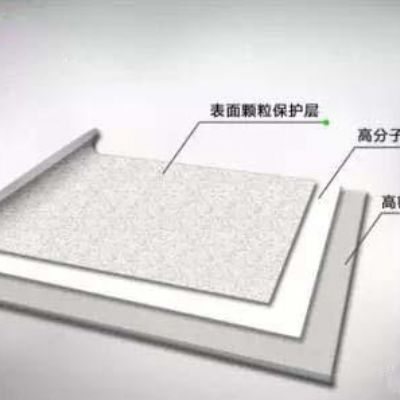

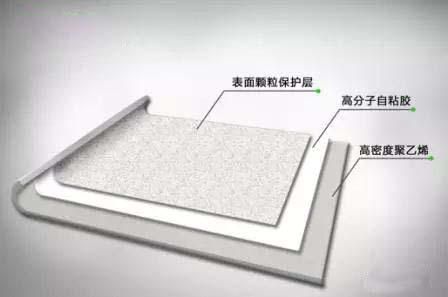

  高分子自粘胶膜(非沥青基),该材料是以高密度聚乙烯(HDPE)为基材、高分子自粘胶和表面颗粒保护层(或隔离膜)制成,其构造如下图所示:

高分子自粘胶膜管廊

高分子自粘胶膜构造图


高分子自粘胶膜(非沥青基)主要用于预铺入反粘法施工的地下工程中,如地下室、地铁、隧道、管廊等工程,其具有以下特性:

  a) 高密度聚乙烯(HDPE)主材采用原生料,材料物化性能较好;

  b) 高分子自粘胶与结构混凝土粘结性较好,达到满粘,杜绝窜水现象,真正实现皮肤式防水;

  c) 由于施工方式为预铺反粘法施工,防水卷材空铺于基层上,施工对基层要求不高,无须找平即可施工;

  d) 采用预铺反粘法施工,高分子自粘胶膜与后浇筑的结构混凝土粘结,因此不需要做卷材保护层,降低施工成本和节约工期;

  e) 根据GB50108-2008《地下工程防水技术规范》,单层1.2mm高分子自粘胶膜防水卷材即可达到一级防水设防,相比传统材料减少施工工序;

  f) 高分子自粘胶膜防水卷材搭接方式灵活,施工中可以采用热风焊接、自身粘结和胶带搭接的方式进行施工;

  g) 高分子自粘胶膜施工环境范围较宽,全年均可施工,不受季节性的影响;

  h) 施工无需溶剂或燃料,对环境无污染。

  高分子自粘胶膜目前在市上的应用依然是较新的技术,其有独特的优势,可以为建筑防水提供更好的解决方案。但是,在应用的过程中一定要关注材料设计及施工技术的核心内容,尤其具有了抗窜水性好、机械强度高、耐紫外性好、可上人的表面(防粘性)、钉杆撕裂强度好、空铺施工可不作保护层,与后浇的结构混凝土满实满粘等重要特性,这样才能将高分子自粘胶膜及预铺技术发挥其真正的“皮肤式防水”功能,高分子自粘胶膜卷材的胶层与混凝土主体之间形成连接牢固的粘结,真正实现“皮肤式防水”。


2、底板和侧墙的防水施工

2.1施工工艺

  施工准备 →  管廊侧壁和地面基层处理 → 验收 → 卷材铺贴定位弹线 → 高分子自粘胶膜防水卷材铺贴 → 搭接及细部节点处理 → 验收 → 成品保护及修补

2.2施工步骤

(1)基层处理

  1) 清理管廊侧壁喷护突出的骨料,护壁有凹凸不平的地方用水泥砂浆抹平;

  2) 护壁若有钢筋构件露出,先切除再用打磨机打磨平整然后清理干净拉片根部的浮渣,用水润湿割除部位的基层至饱和面干状态,再用聚合物砂浆抹平;

  3) 底板与侧壁的阴角处需用水泥砂浆抹成R≥50mm的圆弧或50mm*50mm的钝角;阳角应做成R≥20mm的圆弧或20mm*20mm的钝角;

  4) 在潮湿基面铺设时,基面应平整坚固、无明显积水。

(2) 高分子自粘胶膜防水卷材铺贴

  1) 本项目施工中时对高分子自粘胶膜的长边搭接采用双缝焊接,短边采用粘结带拼接;拼接时将两幅卷材的短边对齐并用力辊压卷材,使粘结牢固。

  2) 细部处理:

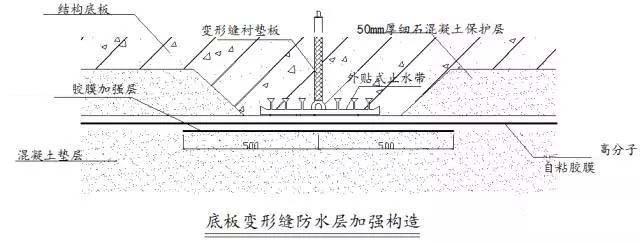

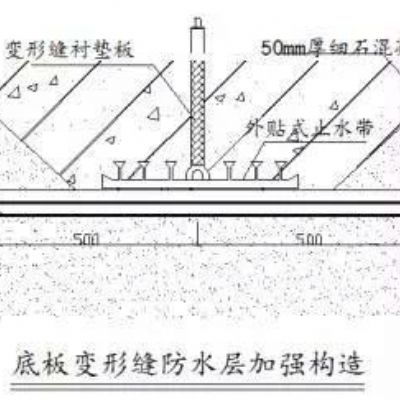

a.对底板变形缝处先做1000mm宽的加强层,然后再铺贴大面积,如下图所示:

高分子自粘胶膜管廊

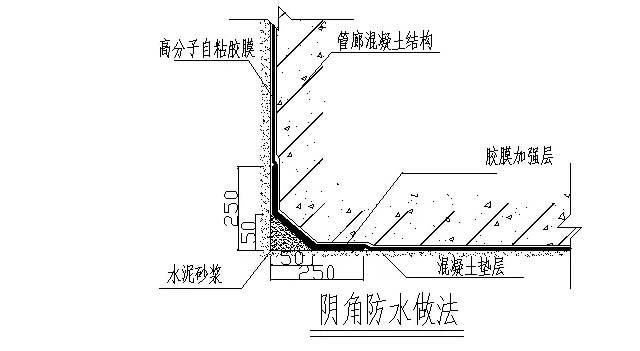

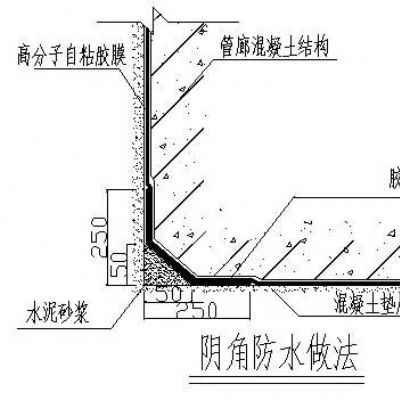

b.平面与立面的转角处做500mm宽的加强层处理,如下图

高分子自粘胶膜管廊

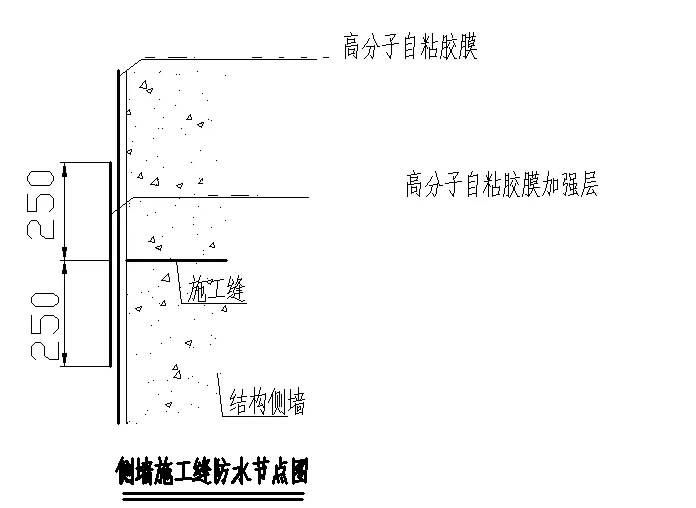

高分子自粘胶膜管廊

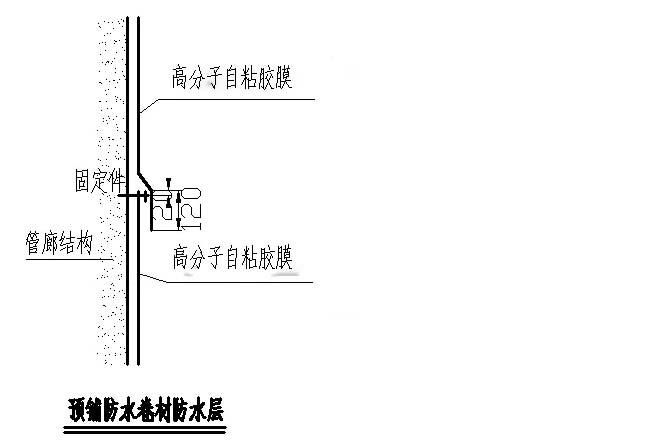

e.侧墙搭接部位:侧面的采用水泥钉固定间距不大于20cm,应确保卷材、防水板与基层密贴,不得出现空鼓部位。如下图:

高分子自粘胶膜管廊

  3) 为减少卷材短边搭接,采用“一环一卷”的施工方式进行自粘胶膜的施工;当施工条件不满足一环一卷时,优先在管廊底面进行短边拼接,拼接条采用同材性的120mm宽自粘胶膜卷材作为拼接带,每相邻两幅卷材的搭接相互错开≥50mm。

  4) 大面铺设卷材施工前,应先进行定位放线;分段施工时或沿管廊铺贴卷材超过100m,应对卷材进行重新定位;当施工至管廊放坡或曲线走向处,也应对卷材重新定位并需根据现场调整卷材的布局,以免卷材褶皱,搭接边斜向重叠或错开。

  5) 在管廊侧壁和底板上做粘结带,粘结带的粘结面用于固定大面卷材使用;采用水泥钉和塑料垫片把100mm宽自粘胶层的高分子自粘胶带固定在管廊侧壁和底板上,水泥钉的间距300mm,每500mm设置一条粘结带。

  6) 铺贴大面卷材,应先进行卷材预铺;卷材从一端侧壁开始铺贴,测量两侧壁的高度和底板的宽度,确定卷材一端的位置;大面卷材与粘结带粘结时,把卷材理顺即可,不能褶皱或用力拉扯卷材;撕去粘结带的隔离膜,用力辊压卷材使卷材和粘结带粘结牢固。


2.3施工注意事项

  1) 搭接边污染物或有水时须用抹布把卷材搭接边擦干,以保证焊接质量;

  2) 采用双缝焊搭接宽度应为80mm,有效焊接宽度为10mm×2+空腔宽;焊接时不得出现虚焊、漏焊、跳焊,焊接时不得损坏非焊接部位的卷材;

  3) 在现场设置相应的标识标牌,以免人为或机械破坏;

  4) 进行钢筋垂直、水平运输时,遵守轻拿轻放的原则,钢筋吊放点采用木板等临时保护措施,不能在防水层上拖动,避免钢筋扎破卷材;

  5) 绑扎钢筋时,先布置砼垫块,垫块设置贯通井字型,(马凳筋下同样加砼垫块),砼垫块底部附加一层防水卷材增强。

  6) 焊接底板钢筋时,在焊接操作面以木板或铁皮作为临时保护挡板,同时,在对应部位防水卷材上洒水以防止焊渣烧伤卷材;

  7) 分段施工时,每段防水层甩槎必须做临时保护,保持卷材表面干净及良好的铺贴状态;

  8) 如发现被破坏的防水层采用丁基胶带和原防水层相同材质的片材进行修补;修补时,先去除被破坏的部分,确定需修补的面积;用除砂机将表面砂子去除,沿需修补面积的边缘粘贴80mm宽丁基胶带,再裁剪相应面积的防水卷材粘贴到丁基胶带上(与原防水层朝向一致)用力压实。


3、结语

  目前,城市地下综合管廊建设是国务院启动的一项重大民生工程,是今后一段时期我国城市建设的重点,而防水工程又是地下综合管廊建设过程中的重中之重,因此我们应遵照以防为主、多道设防、因地制宜、综合治理的原则进行工程防水设计与施工,特别要加强施工缝、变形缝、转角连接部位等细部节点的施工控制,以确保防水工程质量万无一失。
